Автор Сообщение m.ix

Master Mixa

Сообщения: 1972+

m.ix



Данный свой дэвайс изготовил и провёл лётные испытания.
3 микрушки прошли на ура. nessy

Бывалый

Сообщения: 47



Конструкция на полчаса



Atknin

Заглянувший

Сообщения: 7



У меня когда возникла необходимость прошить несколько таких микрух взял микросхему DIP корпусе по центру где расположен кристал просверлил отверстие проверил все выводы на наличие сопротивления и все припаял тоненькие проводки и все чудо преходник гатов! Подпаял микросхзему и все быстро и комфортно, работает уже 3года .. улыбка) БМК-Миха

Передовик

Сообщения: 1998



Atknin, Цитата: Подпаял микросхзему и все быстро и комфортно, работает уже 3года .. )
смысл этих переходников не паять,а вставлять подмигивание m.ix

Master Mixa

Сообщения: 1972+

m.ix



Переходные панельки и адапторы для программатора.
Бывает так что нету нужных адапторов или переходных панелек.
Ранее я изготовил TSOP 48 из иного переходника с этой панелькой.

Теперь понадобилась панелька под SOIC 20
Пришлось сделать так.
LoadHigh

Завсегдатай

Сообщения: 812

LoadHigh



Соотношение цены/трудозатрат просто нереальное.. имхо.. m.ix

Master Mixa

Сообщения: 1972+

m.ix



yurikel

Передовик

Сообщения: 2205

yurikel



m.ix, Это ты их продаеш или похвастатся??????А если хочеш расказать как делать то где тогда чертежи плат (шаблон)??? LoadHigh, полностью согласен,да и писали уже про эти панели
http://monitor.espec.ws/section13/topic21113.html зачем дублировать по 100 раз. m.ix

Master Mixa

Сообщения: 1972+

m.ix



yurikel писал: Это ты их продаеш или похвастатся Нето ни другое. yurikel писал: А если хочеш расказать как делать то где тогда чертежи плат Под каждый программатор не нарисуешь, лишь указываю путь как и из чего, под TSOP-48 сам лично разводил и по этоуму такая двухэтажная конструкция для переходника получилась. yurikel писал: зачем дублировать по 100 раз Потому как отдельной темы по ним нету.
Панельку TSOP-48 покупал от ROMSERVICE под какой то свой программатор, тк отдельно их не продают.
ДОБАВЛЕНО 29/05/2009 12:26
Выбрал под TSOP 48
======================================
http://www.symmetron.ru/suppliers/wells/648-0482211-A01.pdf
Преобразовал в 4 ЧБ картинки
http://archive.espec.ws/section1/file13358.html
======================================
в LAY 5 версия верхняя плата адаптера TSOP48, выход на отверстия под шлейф
http://monitor.espec.ws/download.php?id=29455
======================================
по чертежу YAMAICHI48p нестыкуется конкретно
http://monitor.espec.ws/download.php?id=30630
======================================
yurikel

Передовик

Сообщения: 2205

yurikel



m.ix

Master Mixa

Сообщения: 1972+

m.ix



yurikel, Так там же нужно выискивать. saniek62

Участник

Сообщения: 192

saniek62



Доброго времени суток! Вот решил тоже отписаться.ИМХО m.ix на мой
взгляд молодец.Поясню.У многих, и с фирменным,дорогим оборудованием
ничего не получается,хотя казалось бы "упакованы"только работай,ан нет видимо нуно приложить руки и извилины.Я тоже стараюсь там где можно делать всё своими руками.В частности прогер и все прибамбасы "почти на всё что нужно".Я не призываю понимать меня буквально,но
подобные вещи,дают только плюсы и самоуважение.Прошу простить за флейм.
Суважением. m.ix

Master Mixa

Сообщения: 1972+

m.ix



m.ix

Master Mixa

Сообщения: 1972+

m.ix

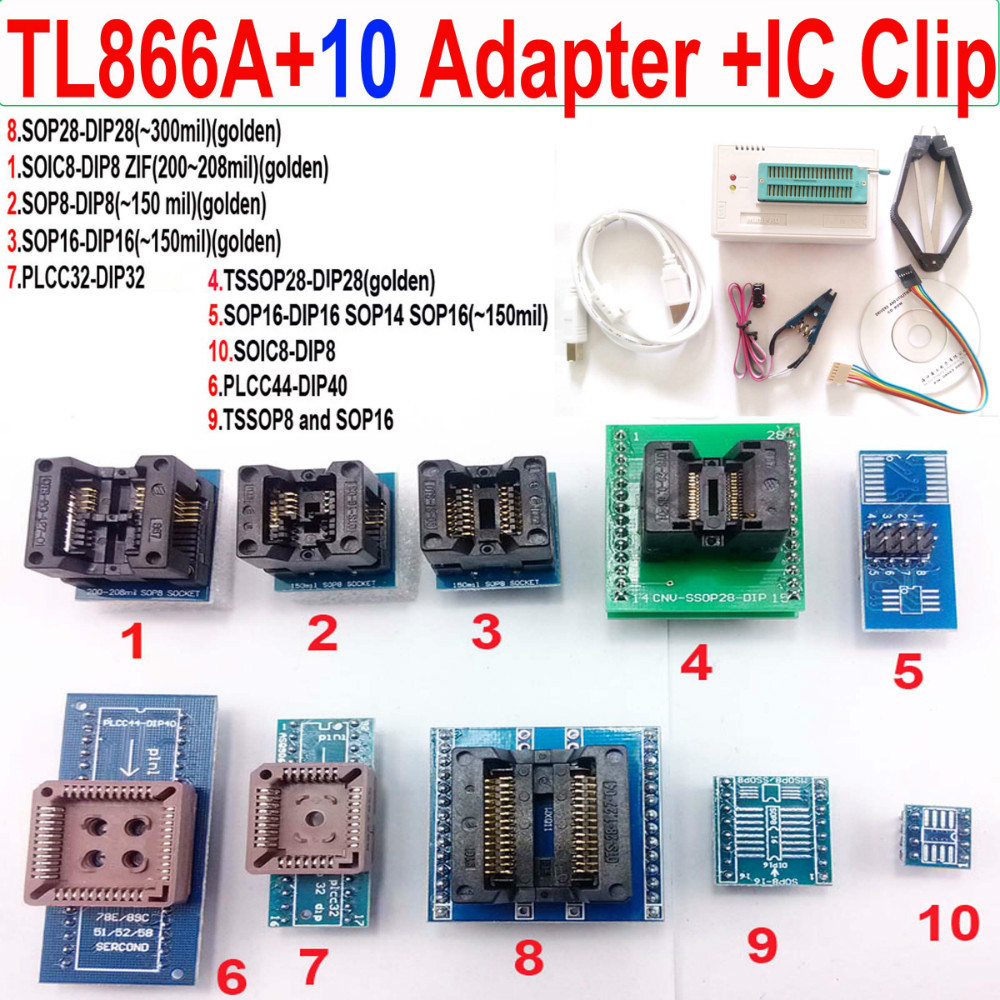

Некоторый обзор моих самодельных и купленных Панелек-переходников-адапторов.
http://photo.stream24.ru/users/mix10/267602/
TSH-ICSP Адаптор для внутрисхемного программирования.
TSOP 48 Готовый и от туда выпаянная панелька для программирования микросхем в TSOP 48 корпусах.
TSU-D08 SO08-150 Готовый переходник для серий 24cXX eeprom
TSU-D08 SO08-208 Готовый переходник для серий 25Txx переходник шире чем 24cXX
SOIC 20 Самодельный переходник для программирования корпусов SO 20
TSU-D28 SO28-300 Готовый переходник-адаптор (универсальный) m.ix

Master Mixa

Сообщения: 1972+

m.ix



Иванович

Завсегдатай

Сообщения: 806



Dmitry Dubrovenko

Участник

Сообщения: 261

Dmitry Dubrovenko



m.ix писал: Панельку TSOP-48 покупал от ROMSERVICE под какой то свой программатор, тк отдельно их не продают. Тоже уже давно пытаюсь её найти отдельно. Под TSOP-40 купил недавно за 600 рублей, а под 48 - фиг. Только переходники по бешенным ценам.
Правда ещё не пробовал инет-магазинами воспользоваться. Правда там очень даже может оказаться, что конечная цена одной панельки будет выше, чем в/у переходника. смех m.ix

Master Mixa

Сообщения: 1972+

m.ix



Dmitry Dubrovenko писал: Тоже уже давно пытаюсь её найти отдельно. Можно забыть про это 1000р одна штучка, но покупку ты должен сделать на 3000.
Вот по этому для меня дешевле было переходник купить а после переделывать под свои нужды. dmibr

Новичок

Сообщения: 11



m.ix, Скажите где в Москве можно купить панельки TSOP-1 48 ZIF? Буду собирать адаптер для Виллема тоже собственной сборки, вариант схемотехники PCB3M1. Устраивает взять хоть 3шт, чем переплачивать за готовый адаптер. Нужны так-же панельки SOP 8W для флешек 25-й серии. m.ix

Master Mixa

Сообщения: 1972+

m.ix



dmibr, Их не продают снимаешь с чего то иного как я это сделал.
Купил переходник под какой то программатор и с него снял.
а для EON есть адапторы.в чипе
